LASER SPOT TRACKER (LST)

















Vous utilisez Un F-16CM-52 équipé avec le AN/AAQ-14 (LANTIRN) ou AN/AAQ-33 (SNIPER) qui vous permet d'utiliser le TGP (Targeting Pod).
Le «Targeting Pod» est un outil puissant qui permet de détecter un Faisceau Laser. Nous allons survoler ici les notions de base du mode LST du Targeting Pod.

Avec un ou plusieurs partenaires humains, via la fonction LST du DED-LASER, il est possible qu'un pilote désigne une cible à l'aide de son TGP alors que les autres effectuent une recherche du faisceau Laser qui correspond au code LASER de l'émetteur.

Étape #01

Le technicien responsable de l'armement (re: concepteur de la mission) ou le commandant de l'escadrille doit s'assurer d'inscrire un code unique d'identification des bombes pour chaque avion présent dans un package.
Le code inscrit par défaut est (1688) pour tous les avions. Il seraît alors impossible de guider une bombe provenant d'un autre avion. De plus, le guidage LASER pourraît être erronné lorsque plusieurs faiseaux utiliserait un même code.

Il est très important d'effectuer la modification ou la vérification des codes LASER avant d'entrer dans votre cockpit.
Il ne peut pas y avoir de modification de la programmation du code de la bombe une fois entré dans le cockpit.
Les codes LASER TGP doivent-être compris dans la plage 1511 à 1788.
Seul le commandant du vol doit effectuer une vérification ou une modification des codes LASER via la page «LOAD-OUT».

Chaque avion doit posséder son code LASER unique. Par conséquent, le 101e ECV a adopté le standard suivant;

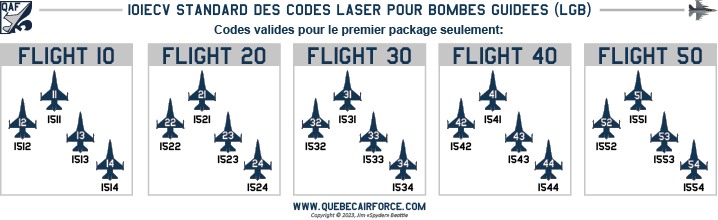

101e ECV Standard des codes LASER du premier package
Voir notre section  Codes LASER  pour voir la liste complète du standard du QAF pour l'assignation des codes LASER pour trois PACKAGES différents, soit 60 avions avec un code LASER unique.



  • IDM 11; CODE LASER:
  • IDM 12; CODE LASER:
  • IDM 13; CODE LASER:
  • IDM 14; CODE LASER:
  • IDM 21; CODE LASER:
  • IDM 22; CODE LASER:
  • IDM 23; CODE LASER:
  • IDM 24; CODE LASER:
  • IDM 31; CODE LASER:
  • IDM 32; CODE LASER:
  • IDM 33; CODE LASER:
  • IDM 34; CODE LASER:
  • IDM 41; CODE LASER:
  • IDM 42; CODE LASER:
  • IDM 43; CODE LASER:
  • IDM 44; CODE LASER:
  • IDM 51; CODE LASER:
  • IDM 52; CODE LASER:
  • IDM 53; CODE LASER:
  • IDM 54; CODE LASER:





Étape #02

TEXTES ET ILLUSTRATIONS À VENIR...





Standards des codes LASER du 101e ECV - QAF

 Codes Laser du QAF

Ce document est disponible (en français) sur notre site web dans la section «Apprentissage» de l'Académie-101.





Training manual

BMS Training manual
BMS Training Manual, Mission 11, LASER GUIDED BOMBS (TR_BMS_11_LGB), Pages 182 à 194.
Ce document est disponible (en anglais) dans votre dossier [C:]\Falcon BMS 4.38\Docs\BMS-Training Manual.pdf.





Avionics and nonnuclear weapons delivery flight manual (Dash-34)

BMS Dash-34 manual
TO 1F-16CMAM-34-1-1 BMS manual, Section 2.6.1, SNIPER ADVANCED TARGETING POD (ATP), Pages 316 à 335.
TO 1F-16CMAM-34-1-1 BMS manual, Section 4.2.8, LASER GUIDED BOMBS TYPE WEAPONS, Pages 519 à 521.
Ce document est disponible (en anglais) dans votre dossier [C:]\Falcon BMS 4.38\Docs\02 Aircraft Manuals & Checklists\01 F-16TO 1F-16CMAM-34-1-1 BMS.pdf.
